太陽直接輻射傳感器

作者：防爆氣象站來源：自動氣象站發布時間：2023-10-07 瀏覽量：596

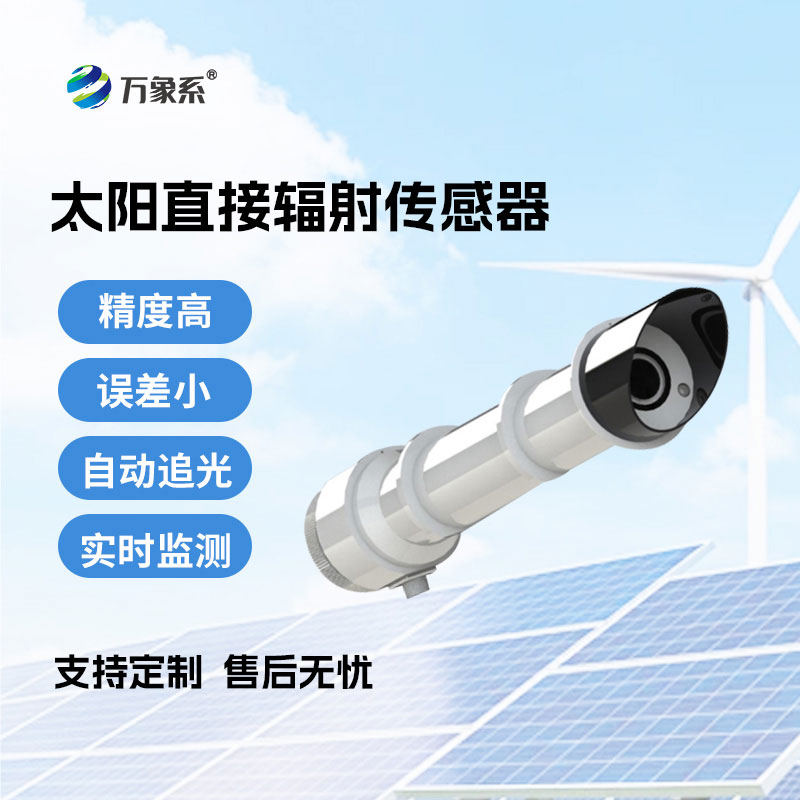

太陽直接輻射傳感器

一、太陽直接輻射傳感器設備介紹

太陽直接輻射傳感器又稱太陽輻射傳感器，太陽總輻射傳感器，太陽直接輻射傳感器可為氣象和太陽能研究提供高精度的直接輻射測量數據，可以用來測量光譜范圍為0.28-3μm太陽直接輻射強度。

太陽直接輻射傳感器可以用來測量光譜范圍為0.28-3μm太陽直接輻射強度。輻射傳感器的核心器件是高精度感光元件，精準直筒優化設計，穩定性好、精度高；同時在感應元件外安裝了由精密光學冷加工磨制而成的石英玻璃片，在石英玻璃片安裝筒前端裝有遮光罩，有效防止了環境因素對傳感器性能的影響；干燥劑鎖緊蓋設有圓形玻璃觀察窗，內置變色硅膠干燥劑，便于觀察干燥劑吸水情況。

本產品符合ISO9060和WMO世界氣象組織規范(CIMO Guide)技術規范要求及中國氣象最新標準《QX/T 20-2016直接輻射表》要求。可廣泛應用于氣象、太陽能利用、農林業、建筑材料老化及大氣環境監測等部門的太陽直接輻射能量的測量。

技術參數

參數名稱	規格參數	說明
等級標準	FIRST CLASS
時間響應（95%）	10s
熱輻射零點偏移	±2W/㎡
溫度變化零點偏移	±1W/㎡
非線性誤差	±0.2%
年穩定性	±0.5%/1yr
光譜一致性	±3%
光譜誤差	±0.2%
溫度響應 (-10～40℃)	±0.5%
傾斜誤差	±0.2%
光譜響應	285～3000nm
開敞角	4°
跟蹤精度	＜±1o/24h
靈敏度	7～14μV/W?m-2
工作電壓	無	毫伏電壓輸出
	DC 24V	標準電流輸出
	DC 12～24V	RS485輸出
信號輸出	0～20mV
	4～20mA
	RS485 （MODBUS協議）
線纜長度	2米
工作環境	溫度范圍：-40～85 ℃
工作環境	濕度范圍：0～100% RH
重量	0.46kg	不含線纜
外形尺寸	290×67×56（mm）
安裝尺寸	4-M2.5，孔距23×86 (mm)

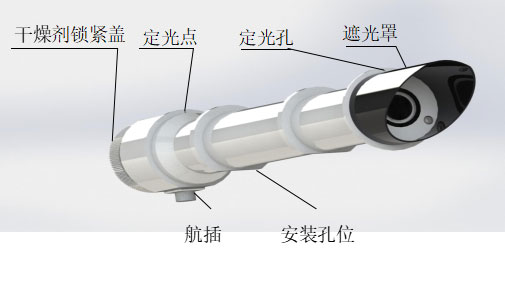

三、外型及組成

太陽直接輻射傳感器
